逆流式闭式冷却塔

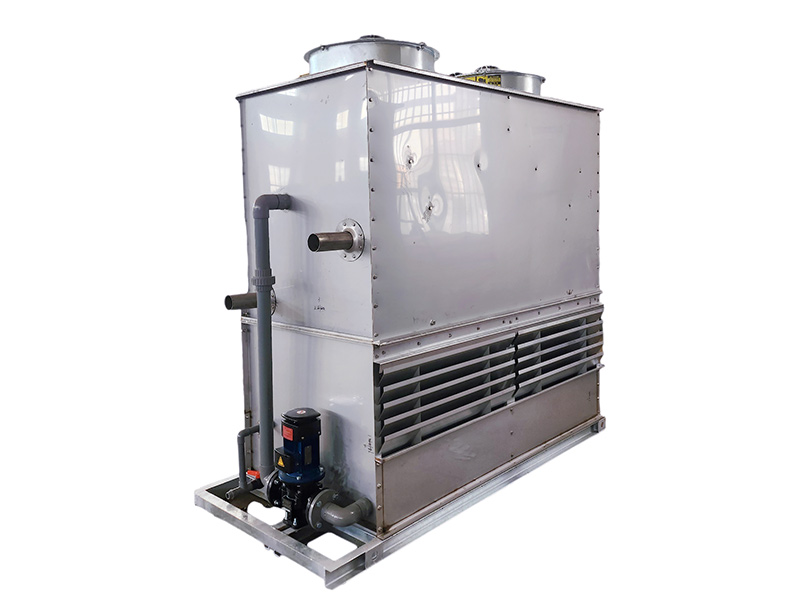

产品实景
运行原理

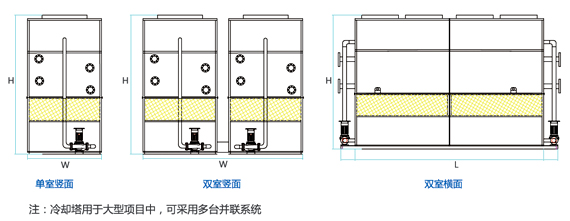

结构图示
冷却塔的运用
性能优势

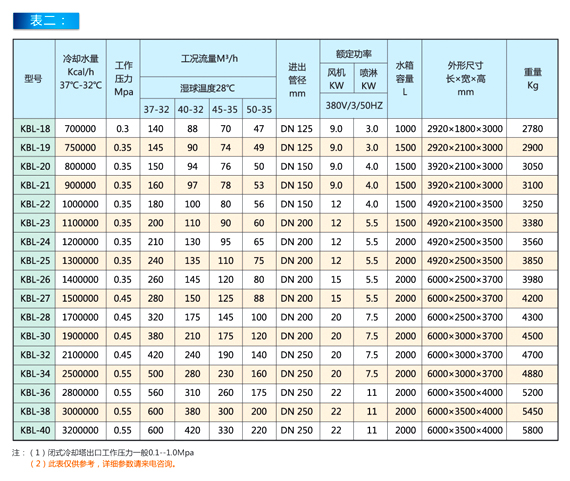

参数表
注意事项


-工作原理:
本产品利用两级冷却方式即:一级冷却采用风冷,依靠风对冷却器盘管进行冷却;二级冷却采用风冷和喷淋,在环境温度比较高时使用二级冷却,在风冷的同时喷淋系统将水淋到冷却器表面上,在水蒸发时能够带走盘管的热量,通过顶部的风机把湿热空气经脱水器回收后排出机外,从而达到冷却效果。环境温度比较低时,采用一级冷却。喷淋水的消耗量也仅为单位流量0.1-0.2‰。

-适用范围:
作为热处理行业的主要辅助设备,运用于热处理淬火介质、可控气氛多用炉、感应加热炉、真空炉等;中央空调、锻造、铸造、化工、食品、注塑、印刷、发电机组、电厂、玻璃熔窑等领域。

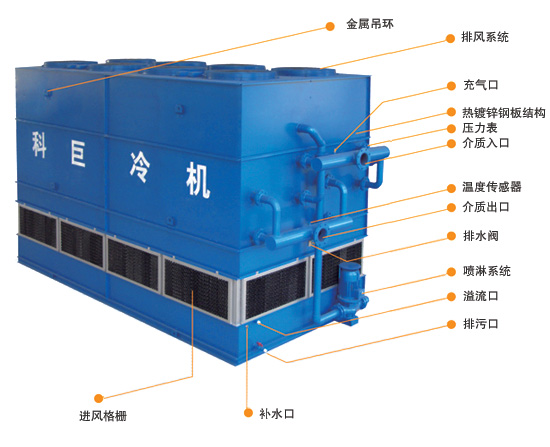

排风系统
采用三防铝壳风机,安装在 特制的引风筒内,顶部采用 热镀锌钢丝网罩加以保护。 风机电机采用防腐等级IP55 级,绝缘等级为F级。



喷淋系统
采用立式离心泵提供足够的喷淋水量,确保整套盘管组完全包容在水流中。喷淋管采用标准PVC材料制造其防腐性能。喷淋水由精密模塑制造的ABS喷嘴均匀的喷洒的盘管表面。

冷却盘管
采用国际标准,纯度为99.9%的T2脱酸紫铜管制作,传热效率高。采用交叉排列,提高了传热效率,减小了通过机组的空气压力降。装备好后的盘管在水中经过1.2Mpa空气试压,以确保无泄漏。

(脱水器)挡水器
由PVC材料制成,分组安装在机组内。脱水器有三次转向式设计以阻挡住排气气流中夹带的水分。使水分飘逸率小于循环水量的0.1%。

进风格栅
由PVC材料构成,安装在机组周围便于拆装的框架上,以便进出水盘维护维修工作,格栅有两次空气转向防止溅水和阳光直射水盘。具有空气减速区,有效将吸气方向引向风机。

补水口
采用不锈钢浮球阀控制




稳定
闭式冷却塔循环水通常采用软水闭路循环,高温时没有水垢生成,有效防止电炉因过热而逐渐损坏。通过参数设定以及报警系统,确保冷却过程的平稳与冷却效果的明显。

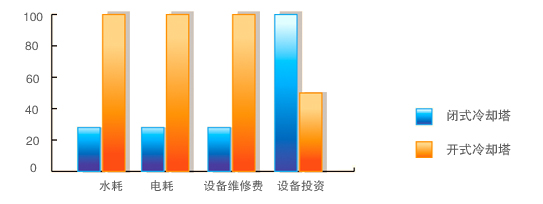

节水
闭式冷却塔与传统敞开式冷却塔相比实现了冷却水(纯净水)的全封闭内路循环,不需要挖水池,移址方便。在水资源缺乏的地区尤其适用。

节能
闭式冷却塔可以根据环境温度变化调节风量与喷淋量,控制风机与喷淋系统的启停,实现冷却过程的高效与节能。

环保
闭式冷却塔通过全封闭内路循环保护了循环水不被污染,可持续使用。由于喷淋水的蒸发量少,极大的保护了大气层环境。不会通过水基细菌对塔体周围人群构成健康威胁。

更长的使用寿命
公司设计生产的闭式冷却塔通过采用优质金属结构材料,极大提高了设备的抗腐蚀性,如果维护得当,通常其使用寿命可达8-10年,维护少,费用低。


KBL系列闭式冷却塔内部盘管材质可以为紫铜管,不锈钢管,碳钢管

补水口:DN25-50mm
溢流口:DN50-125mm
排水口:DN50-125mm


使用环境要求
·应避开酸性排气、爆炸性粉尘、严重烟煤、超量水蒸气场所;
·安放在建筑物旁边,应与进风口保持足够的距离(0.5-3M,根据型号而定);
·安放在井式围墙里,应警惕湿热空气回流造成排热故障,特殊环境可考虑引风装置;

用户配管的问题
·配管、泵阀应安装在冷却塔运行水位之下,防止溢流和空气吸入;
·考虑设备安放位置时,应有足够的水泵扬程,应该考虑沿程的压力损失和冷却盘管的压力损失;
·流体冷却的接口法兰压力设计为1MPa,所有管道应考虑吊架或支撑。

喷淋系统的维护要求
·随着闭式冷却塔的运行,水中的矿物质和其他杂质都会沉淀下来积聚在水槽里,因此必须定期检查水质,定期排污清洗,这样能较好的控制水质和防止结垢。
·喷淋水质要求:参照GB50050-95《工业循环冷却水处理设计规范》,水质特别差的地区,应考虑净化(软化)处理。

循环水的补充
·喷淋水的补充量
蒸水量≤流量的0.8%+漂水量≤0.1%+排污量≤0.3%=循环流量≤1.2%
·密闭式系统的循环水,应符合生产工艺对水质的要求,可采用软化水或净水等。密闭式系统内设有液位控制系统,系统发出警报讯息,说明循环水液位低,需要添加补充循环水。(如图1)

排水
·设备闲置不用时,应把管内循环水排除,以免低温天气损伤冻裂盘管。

闭式冷却塔的防冻问题
·喷淋系统防冻需要考虑的方法:
①在喷淋水槽里设置加热器,一般采用浸没式电加热器;
②系统停止运行时,需将盘管内的水和喷淋水排放干净。
·冷却盘管的防冻方法:
①环境≤-7℃时,主水泵一定要保持系统水循环。
② 北方地区冬季低温时,即使循环水保持流动也会发生冻结现象,让循环水保持一定的热负荷,为这一热负荷,一般可在配管系统内设置浸没式电加热器(如图1),同时保持密闭系统的循环水有一定流量。
③有效的方法是在密闭系统内加注防冻液,乙二醇或丙二醇液即可,加注比例表可参照下表,具体实施防冻措施请与我公司共同制定方案。
